浏览器渲染

渲染原理

内核

内核，浏览器运行的核心。内核主要有两个部分：渲染引擎、js引擎。渲染引擎在不同浏览器、不同内核中，渲染引擎都不一样。

常见的内核

  • Trident（IE）

  • Gecko（火狐）

  • Blink（Chrome、Opera）

  • Webkit（Safari）

页面加载过程

  • 通过DNS获取域名对应的IP地址

  • 向IP发送HTTP请求

  • 服务器处理返回HTTP请求

  • 浏览器解析服务器返回的内容

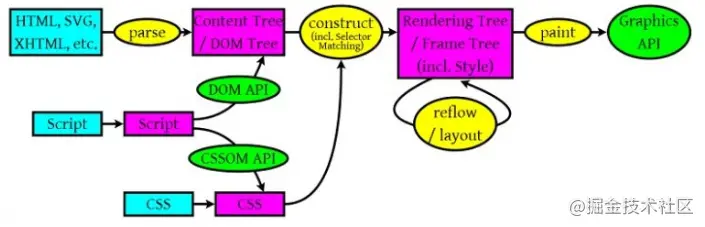

渲染过程


渲染过程大致分为一下三部分：

  1. HTML、CSS、JS解析
  • 对于HTML/SVG/XHTML，浏览器会把对应内容转换成DOM树形结构

  • 解析生成CSS规则树

  • 解析执行JS脚本，在脚本加载完成后，执行脚本

  1. 在解析完成后，合并DOM树与CSS规则树，生成渲染树（Rendering Tree）

  • 渲染树与DOM树不同，渲染树只会包括需要显示的节点和相对节点的样式信息

  • CSS规则树主要作用是为渲染树上的节点加上相对应的CSS规则

  • 计算每个元素的位置，该过程称为重绘（repaint）和回流（reflow）

  1. 调用系统的绘图API进行图形绘制

构建DOM

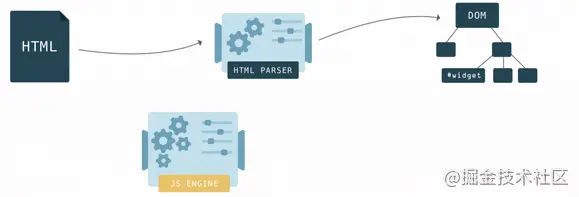

浏览器将读取到的HTML文件转换为DOM树

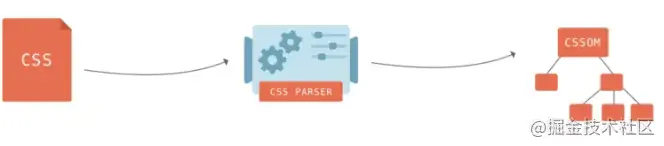

构建CSSOM（CSS规则树）

DOM树主要说明页面内容有什么，但怎么展示内容，还需要CSSOM

CSS匹配HTML元素是一个相当复杂和有性能问题的事情。所以，DOM树要小，CSS尽量用id和class，千万不要过渡层叠下去。

构建渲染树

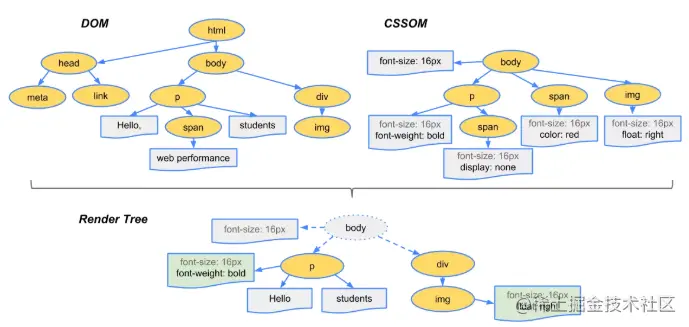

在得到DOM树与CSSOM树后，需要将两者合并为渲染树进行显示

  • 渲染树中只会包含需要显示的节点及其样式信息

  • 如果遇到<script> 标签，就会停止渲染，执行JS代码（可以通过async 或defer 修改<script> 行为

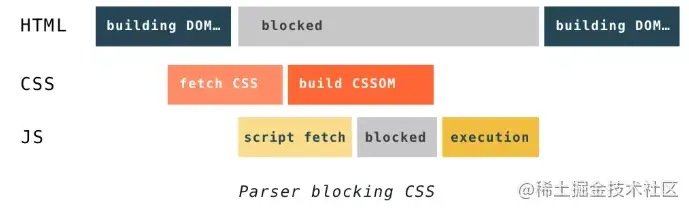

<script> 不仅会阻塞DOM的构建，还会导致CSS规则树构建也阻塞

原本DOM和CSSOM的构建是互不影响，井水不犯河水，但是一旦引入了JavaScript，CSSOM也开始阻塞DOM的构建，只有CSSOM构建完毕后，DOM再恢复DOM构建。

这是因为JavaScript不只是可以改DOM，它还可以更改样式，也就是它可以更改CSSOM。因为不完整的CSSOM是无法使用的，如果JavaScript想访问CSSOM并更改它，那么在执行JavaScript时，必须要能拿到完整的CSSOM。所以就导致了一个现象，如果浏览器尚未完成CSSOM的下载和构建，而我们却想在此时运行脚本，那么浏览器将延迟脚本执行和DOM构建，直至其完成CSSOM的下载和构建。也就是说，在这种情况下，浏览器会先下载和构建CSSOM，然后再执行JavaScript，最后在继续构建DOM。

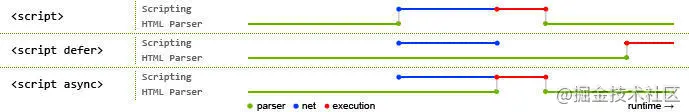

async 和defer 的作用

  • async 异步下载

  • defer 延迟执行

  • 载入 JavaScript 文件时不阻塞 HTML 的解析，执行阶段被放到 HTML 标签解析完成之后。 在加载多个JS脚本的时候，async是无顺序的加载，而defer是有顺序的加载。

重绘、回流

  • 浏览器的默认布局模型为流式布局模型

  • 浏览器把HTML 解析成DOM ，把CSS 解析成CSSOM ，然后把两者合并生成Render Tree

  • 通过渲染树进行计算每个需要显示的节点的大小与位置，最后进行绘制显示

  • 如果使用流式布局，则对Render Tree 的计算通常只需要遍历一次

回流必将重绘，重绘不一定回流

回流（Reflow）

当Render Tree 中部分或全部元素的大小，结构或某些属性发生改变时，浏览器及将重新渲染部分或全部元素，此过程称为回流

当我们对 DOM 的修改引发了 DOM 几何尺寸的变化（比如修改元素的宽、高或隐藏元素等）时，浏览器需要重新计算元素的几何属性（其他元素的几何属性和位置也会因此受到影响），然后再将计算的结果绘制出来。这个过程就是回流（也叫重排）

会导致回流的操作

  • 首次渲染

  • 浏览器窗口大小改变

  • 元素的大小、位置改变

  • 元素内容、字体大小变化

  • 添加或删除可见的元素

  • 激活CSS 伪类

  • 查询某些属性或调用某些方法

会导致回流的属性、方法

  • clientWidth、clientHeight、clientTop、clientLeft

  • offsetWidth、offsetHeight、offsetTop、offsetLeft

  • scrollWidth、scrollHeight、scrollTop、scrollLeft

  • scrollIntoView()、scrollIntoViewIfNeeded()

  • getComputedStyle()

  • getBoundingClientRect()

  • scrollTo()

重绘（Repaint）

当页面中的元素样式的改变并不影响它的大小和位置时，浏览器将重新绘制元素，此过程称为重绘

当我们对 DOM 的修改导致了样式的变化、却并未影响其几何属性（比如修改了颜色或背景色）时，浏览器不需重新计算元素的几何属性、直接为该元素绘制新的样式

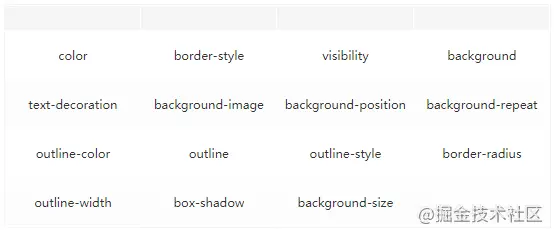

常见的会引起重绘的属性和方法

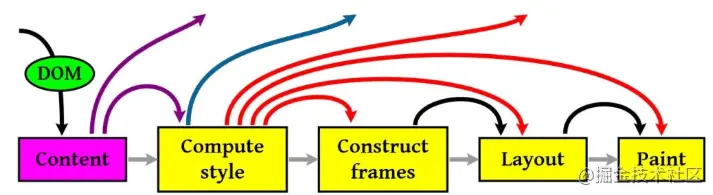

重绘与回流的机制

有时即使仅仅回流一个单一的元素，它的父元素以及任何跟随它的元素也会产生回流

浏览器会维护一个队列，把所有引起回流和重绘的操作放入队列中，如果队列中的任务数量或者时间间隔达到一个阈值的，浏览器就会将队列清空，进行一次批处理，这样可以把多次回流和重绘变成一次。

当访问以下属性或方法时，浏览器会立即清空队列：

  • clientWidth、clientHeight、clientTop、clientLeft

  • offsetWidth、offsetHeight、offsetTop、offsetLeft

  • scrollWidth、scrollHeight、scrollTop、scrollLeft

  • width、height

  • getComputedStyle()

  • getBoundingClientRect()

在队列中的重绘、回流可能会影响到以上属性或方法的返回值，因此浏览器需要清空队列，确保返回值的准确

浏览器的调试技巧

设置断点

开发者工具

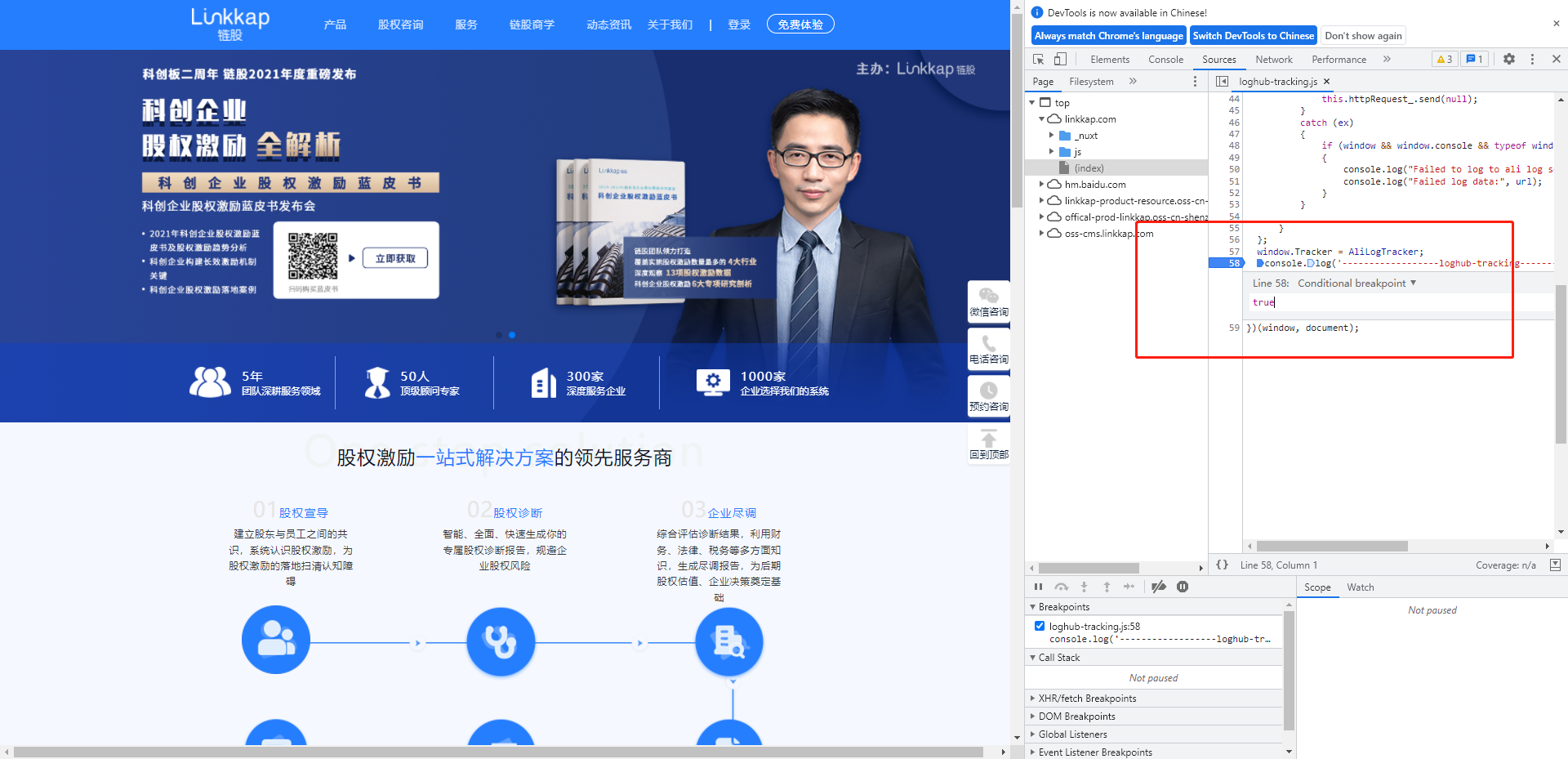

条件断点

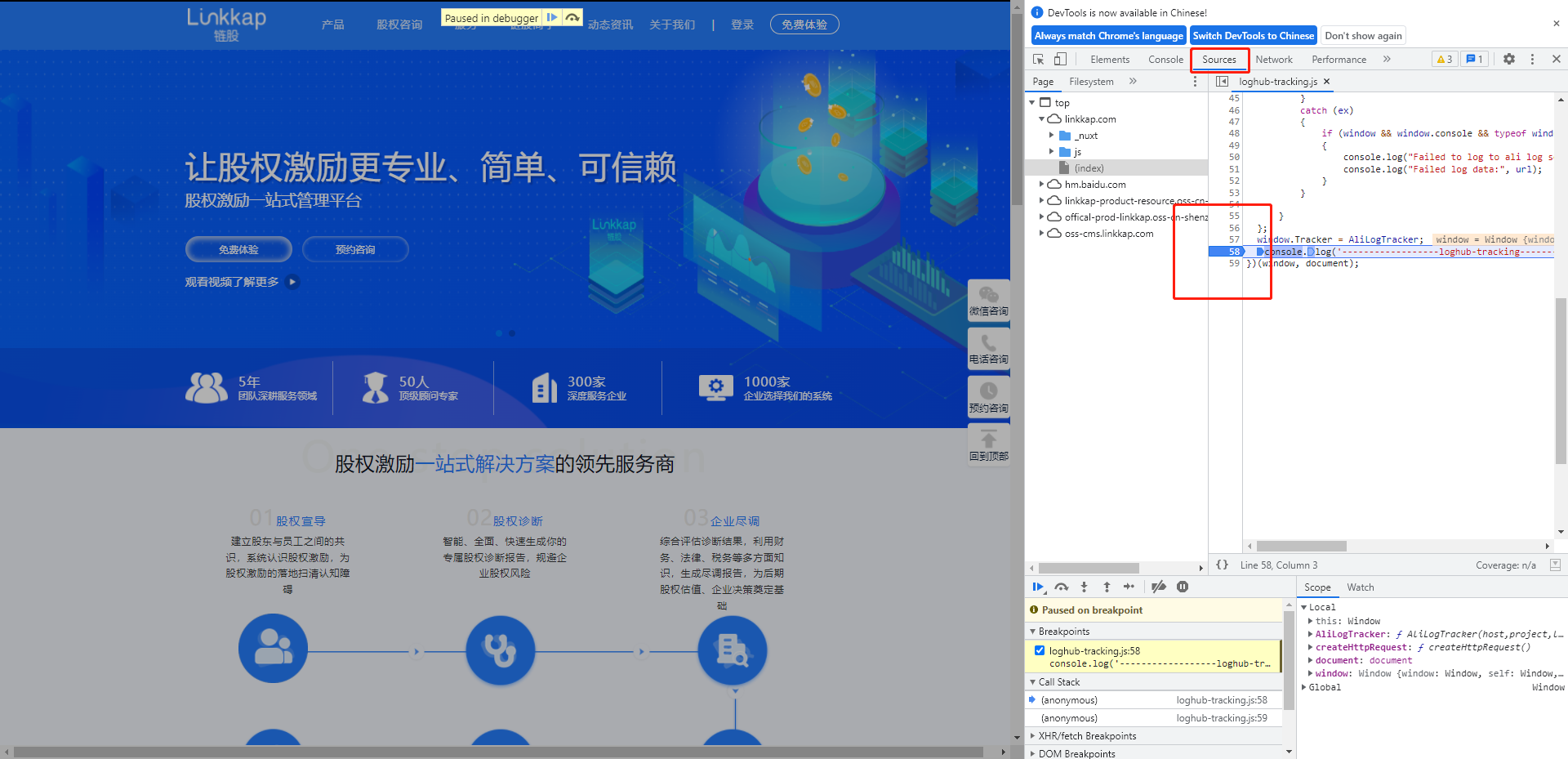

代码中下断点

// 以下代码可以防止调试网站源码
// 在打开开发者工具后，每秒钟触发一次断点，防止调试源码
(function() {
	setInterval(function() {
		debugger
	}, 1000)
})()

禁用断点
